FOTOGRAMETRÍA

A partir de fotografías ortogonales y oblicuas captadas por el drone, se modela el terreno para obtener la información altiplanimétrica y georreferenciada. Proceso fundamental para la planeación  de un proyecto, y sus respectivos diseños topográficos.

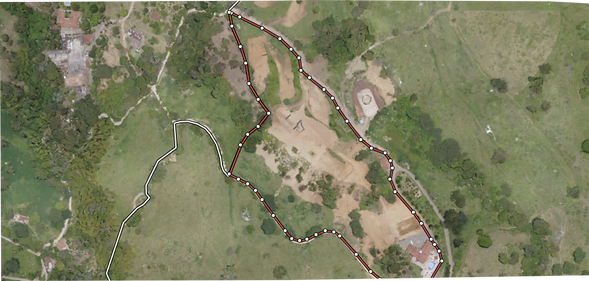

Constituye la unión de todas la imágenes tomadas de forma cenital sobre el terreno, la imagen que se obtiene puede contar con resolución de hasta 3 cm por pixel.

Se entrega en formatos digitales DXF ,SHP, PDF,  en diferentes escalas de resolución y de intervalo entre curvas.

NUBE DE PUNTOS

Con las imágenes obtenidas por el drone y mediante software especializado, se generan mapas tridimensionales del terreno en los que cada punto tiene información georreferenciada.

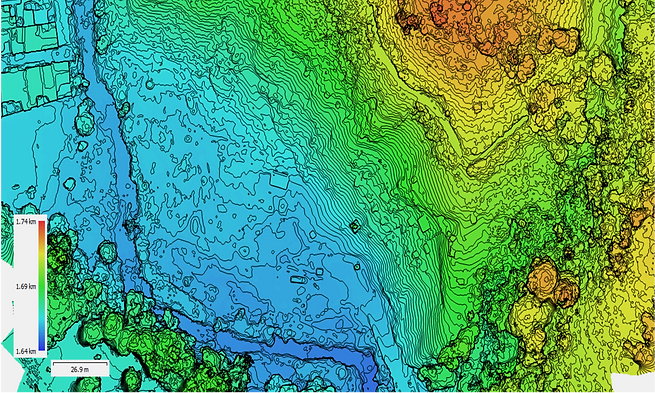

Contiene el modelo de elevaciones en 2D, que a través de las bandas de colores nos permite identificar los diferentes niveles de altura del terreno. Permitiendo que pueda ser impreso visualizable en un ordenador, sin requerir un software especializado para imágenes 3D.

CÁLCULO DE MEDIDAS

Los softwares de procesamiento utilizados nos permite determinar con gran precisión los cálculos de medidas de perímetros, longitudes y volúmenes.

Los cálculos resultantes de las medidas generan tablas de coordenadas con las cuales obtenemos la información de los vértices que componen el polígono y, ademas, obtenemos el área total y la longitud del perímetro. Información de gran utilidad para trabajos de cerramientos y medición de lotes.

Se pueden calcular los volúmenes de tierra realizando una marcación perimetral en el modelo 3D y así obtener información de gran utilidad para explanaciones, movimientos de tierra, minería a cielo abierto etc.

BENEFICIOS

TÉCNICOS

DISMINUCIÓN EN TIEMPO DE EJECUCIÓN

La fotogrametría permite optimizar en tiempo y a bajo costo, una información de grandes áreas como complemento para los estudios topográficos, permitiendo visualizar el estado actual del terreno con mosaicos de alta resolución, en el que se pueden evidenciar grietas por deslizamientos, áreas de vegetación y otros detalles de vital importancia para el diseño y la toma de decisiones de carácter prioritario.



DISMINUCIÓN DEL  RIESGO  LABORAL

Los equipos y procesos desarrollados por COPTERMEDIA,disminuyen considerablemente la accidentalidad laboral, ya que no se expone al personal de campo a los riesgos

derivados de la fauna, la vegetación y los desplazamientos por terrenos agrestes.

COMPATIBILIDAD CON SOFTWARES DE DISEÑO

Los archivos digitales son compatibles con los sistemas GIS y CAD manejados por la mayoría de las empresas de ingeniería para el diseño de obras.

IMAGEN DE ALTA RESOLUCIÓN

Los ortomosaicos generados arrojan una imagen de planta de alta resolución; lo que permite identificar detalles puntuales del terreno facilitando el estudio topográfico.

TOPOGRAFÍA DE ALTA PRECISIÓN

Para la realización de los estudios fotogramétricos, utilizamos equipos de alta precisión para generar nubes de puntos que estén homologados con el sistema de coordenadas local (MAGNA-SIRGAS) y de esta manera ser totalmente compatible con los programas de diseño que se incorporan en la obra para la construcción de infraestructura y movimientos de tierra.

Paralelamente a los equipos de alta precisión utilizados, establecemos  prácticas en las que se corrobora los datos obtenidos, minimizando los márgenes de error con la revisión trigonométrica de las mediciones. Además, estamos al tanto de las efemérides y múltiples eventos que pueden generar variaciones en las posiciones de los puntos de amarre existentes que homologa el IGAC.

Realizamos el amarre de las coordenadas al sistema geográfico nacional, a través de puntos geodésicos certificados por el IGAC, y mediante estos, podemos generar otros puntos de amarre homologados, los cuales dejamos en forma de placas materializadas para uso privado del proyecto.


Para garantizar estos niveles de precisión, contamos con equipos debidamente calibrados y certificados operados por personal calificado y con gran experiencia en estudios topográficos.

PUNTOS MATERIALIZADOS

SISTEMA GPS - RTK
